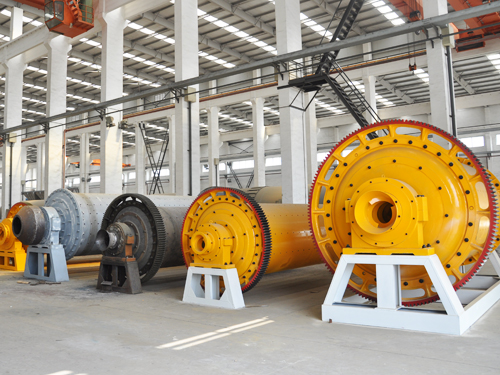

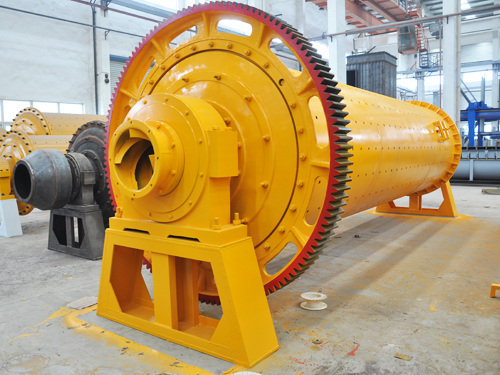

Принцип работы шаровой мельницы:
Шаровая мельница представляет собой горизонтальное вращающееся устройство, передающееся от внешнего зубчатого колеса. Материалы равномерно передаются в камеру измельчения через вал пиноли. В камере есть лестничные вкладыши и волнистые вкладыши, а также стальные шарики различных спецификаций. Центробежная сила, вызванная вращением ствола, поднимает стальные шарики на определенную высоту, ударяет и измельчает материалы. Измельченные материалы выгружаются через разгрузочную доску, на этом процесс измельчения завершается.
Особенности шаровой мельницы:
1. Шаровая мельница состоит из подающей части, разгрузочной части, вращающейся части, трансмиссионной части (замедлитель, малая трансмиссия, генератор, электрическое управление) и так далее.
2. Полая ось изготовлена из литой стали, а футеровка может быть заменена, вращающаяся большая шестерня обрабатывается путем отливки завальцовки.
Модель | Скорость вращения (об/мин) | Шаровая нагрузка (т)
| Размер подачи (мм) | Разгрузочный размер (мм) | Емкость (т/ч)
| Мощность двигателя (кВт)
| Масса (т) |
Ø900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 4.6 |
Ø900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 5.6 |
Ø1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
Ø1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
Ø1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
Ø1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 15.6 |
Ø1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 90 | 21 |
Ø1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 24.7 |
Ø1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 28 |
Ø1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 32 |
Ø1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 180 | 34 |
Ø1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 210 | 36 |
Ø2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 210 | 34 |
Ø2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 42 |
Ø2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 50 |
Ø2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 48.5 |
Ø2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 370 | 52.8 |
Ø2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 54 |
Ø2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 56 |
Ø2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
Ø2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 | 94 |
Ø2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 430 | 102 |
Ø3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 25-130 | 800 | 137 |
