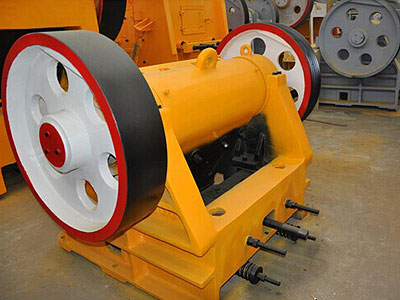

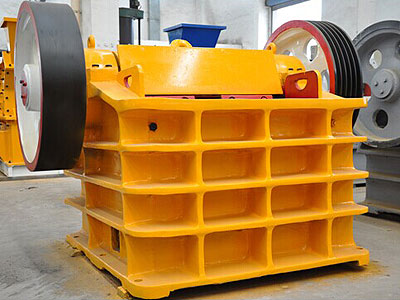

1) Краткое введение щековой дробилки:
Щековая дробилка широко используется в строительстве, горнодобывающей, химической промышленности и других отраслях промышленности, где требуется мощная машина для дробления горных пород и камней. Как правило, щековая дробилка может использоваться как для первичного, так и для вторичного дробления. Его можно использовать для дробления самых твердых пород и материалов с размером частиц около 125~1020 мм и прочностью на сжатие менее 320 МПа.
2) Принцип работы щековой дробилки

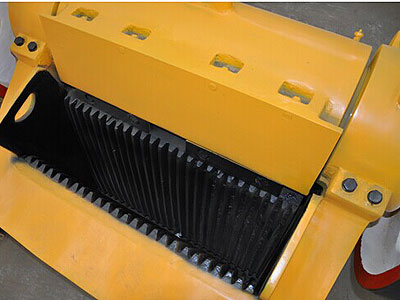

Двигатель приводит в движение ремень и ременный шкив, перемещает челюсть вверх и вниз через эксцентриковый вал. Когда подвижная челюсть поднята, угол между футеровочной пластиной и подвижной челюстью становится большим, и это прижимает подвижную пластину челюсти к неподвижной пластине. Во время этого процесса материал измельчается и измельчается, таким образом, происходит дробление. Когда подвижная челюсть опущена, угол между футеровочной пластиной и подвижной челюстью становится маленьким, подвижная челюстная пластина покидает неподвижную челюстную пластину из-за эффекта тягового стержня и пружины, а затем измельченный материал выгружается из нижней части. открытие дробилки.
Технические характеристики шахтной щековой дробилки:
Модель | Загрузочное отверстие (мм) | Максимальный размер подачи (мм) | Размер разряда (мм) | Производительность (т/ч) | Скорость вращения (об/мин)
| Власть (кВт)
| Вес (т) | Размеры (мм) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980×2080×1870 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 90 | 29 | 2660×2430×2800 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 180 | 160 | 100.9 | 4200×3300×3500 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.8 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 380 | 30 | 5.5 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30 | 7 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 37 | 9.7 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 20-105 | 300 | 55 | 15.6 | 2720×1950×1600 |
