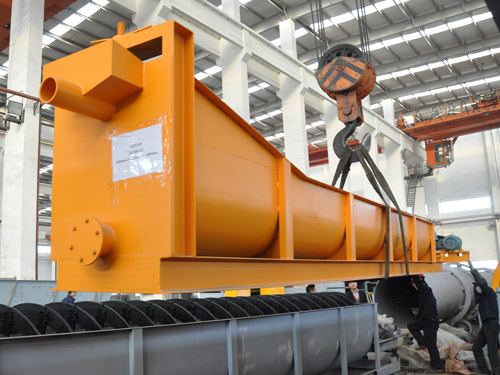

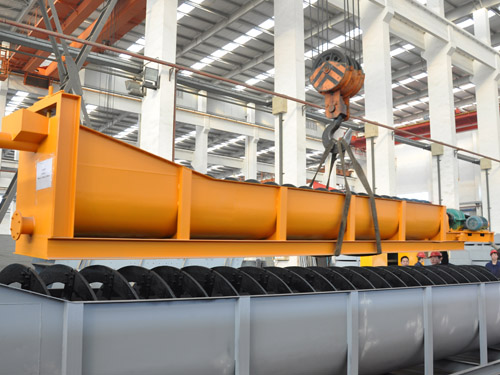

Внедрение спиральных классификаторов
Спиральный классификатор руды с высоким водосливом: верхняя сторона спиральной лопасти выше уровня затопления, а центр лопасти ниже уровня затопления. Этот тип используется для классификации руд с крупностью заводнения от 0,83 до 0,15. Спиральные классификаторы широко используются при распределении руды в замкнутых циклах с шаровыми мельницами, сортировке руды и тонкой щели в гравитационных мельницах, сортировке зернистости и потока при обогащении металлической руды, а также обессмоливанию и обезвоживанию при промывке.
Классификация классификатора
Спиральный классификатор в основном включает одинарный спиральный классификатор и двойной спиральный классификатор. В зависимости от различной глубины погружения спиральной лопасти перелива, она бывает двух видов:
1. Тип высокого водослива: верхняя часть спиральной лопасти выше поверхности перелива, а центр спирали ниже поверхности перелива. В основном используется для сортировки минералов крупностью 0,83-0,15 мм.
2. Погружной тип: спиральная лопасть полностью погружена ниже поверхности перелива. В основном используется для сортировки минералов крупностью 0,15-0,07 мм.
Объяснение модели: например: «2FG-15», в которой «2» указывает на двойную спираль, а не на одинарную спираль; «F» указывает на спиральный классификатор; «G» указывает на тип с высоким водосливом или «C» указывает на погружной тип; «15» обозначает диаметр спирали, дм.
тип | модель | спираль диаметр (мм) | водный танк длина (мм) | спираль вращающаяся скорость (об/мин) | емкость(т/д) | градиент (°) | спираль масса (т) | власть (кВт) | габаритный размер (мм) | масса (кг) | ||
возвратный песок | переполнение | передача инфекции | подъем | |||||||||
High weir | FG500 | φ500 | 4500 | 8～12.5 | 135～210 | 32 | 14-18.5 | 0.75 | 1.5 | 6409×712×1599 | 1980 | |
FG750 | φ750 | 5500 | 6.0-10.0 | 340～570 | 65 | 14-18.5 | 1.1 | 3.0 | 6300×1250×1780 | 3005 | ||
FG-1000 | φ1000 | 6500 | 5.0～8.0 | 675～1080 | 110 | 14-18.5 | 1.9 | 7.5 | 7100×1330×2390 | 5310 | ||
FG-1200 | φ1200 | 6500 | 5.0～8.0 | 1170～1870 | 155 | 14-18.5 | 3.7 | 7.5 | 0.4 | 7560×1572×2328 | 8000 | |
FG-1500 | φ1500 | 8300 | 4.0～6.0 | 1830～2740 | 235 | 14-18.5 | 5.1 | 11 | 0.4 | 9740×2000×4100 | 9800 | |
FG-2000 | φ2000 | 8400 | 3.0～3.5 | 3240～5400 | 400 | 14-18.5 | 7.1 | 11 | 2.8 | 10000×2570×4468 | 20500 | |
FG-2400 | φ2400 | 9200 | 2.5～4.0 | 4650～7450 | 580 | 14-18.5 | 10.2 | 11-15 | 2.8 | 10800×2980×4700 | 25700 | |
2FG-1200 | φ1200 | 6500 | 5.0～8.0 | 2340～3740 | 310 | 14-18.5 | 3.7×2 | 5.5×2 | 0.4×2 | 8060×3400×3100 | 13300 | |
2FG-1500 | φ1500 | 8300 | 4.0～6.0 | 3660～5480 | 470 | 14-18.5 | 5.1×2 | 7.5×2 | 0.4×2 | 9740×3630×4050 | 22100 | |
2FG-2000 | φ2000 | 8400 | 3.0～5.5 | 6480～10800 | 800 | 14-18.5 | 7.1×2 | 11×2 | 2.8×2 | 10000×4600×4470 | 36500 | |
2FG-2400 | φ2400 | 9200 | 2.5～4.0 | 9300-14900 | 1160 | 14-18.5 | 10.2×2 | 15×2 | 2.8×2 | 10800×5400×4700 | 45800 | |
2FG-3000 | φ3000 | 12500 | 2.0～3.2 | 14600~23400 | 1785 | 14-18.5 | 20×2 | 18.5×2 | 4×2 | 15600×6640×6350 | 73000 | |
Immersed | FC-1000 | φ1000 | 7600 | 5.0～8.0 | 675～1080 | 85 | 14-18.5 | 2.4 | 7.5 | 0.4 | 10000×1680×4000 | 6000 |
FC-1200 | φ1200 | 8400 | 5.0～8.0 | 1170～1870 | 120 | 14-18.5 | 4.8 | 7.5 | 0.4 | 10000×1880×4190 | 9280 | |
FC-1500 | φ1500 | 10500 | 4.0～6.0 | 1830～2740 | 185 | 14-18.5 | 6.4 | 11 | 0.8 | 12200×2100×4900 | 12570 | |
FC-2000 | φ2000 | 12900 | 3.0～3.5 | 3240～5940 | 320 | 14-18.5 | 8.6 | 11-15 | 2.8 | 14500×2880×5500 | 29100 | |
FC-2400 | φ2400 | 14200 | 2.5～4.0 | 4650～7450 | 455 | 14-18.5 | 12.8 | 11-18.5 | 4.0 | 15900×3300×6000 | 41000 | |
2FC-1200 | φ1200 | 8400 | 5.0～8.0 | 2340～3740 | 240 | 14-18.5 | 4.8×2 | 7.5×2 | 0.4×2 | 10000×3700×4190 | 19600 | |
2FC-1500 | φ1500 | 10500 | 4.0～6.0 | 3660～5480 | 370 | 14-18.5 | 6.4×2 | 7.5×2 | 0.8×2 | 12200×3840×4850 | 30700 | |
2FC-2000 | φ2000 | 12900 | 3.0～5.5 | 6480~11800 | 640 | 14-18.5 | 8.6×2 | 15×2 | 2.8×2 | 14500×4910×5500 | 50000 | |
2FC-2400 | φ2400 | 14200 | 2.5～4 | 9300~14900 | 910 | 14-18.5 | 12.8×2 | 18.5×2 | 4×2 | 15900×5730×6000 | 67900 | |
2FC-3000 | φ3000 | 14300 | 2.0～3.2 | 14600~23400 | 1410 | 14-18.5 | 24.1×2 | 22×2 | 4×2 | 17700×7000×8000 | 8 | |
